Датчик неровной дороги. Что такое, как работает, как ломается?Не так давно на наших ВАЗах, ГАЗах и даже УАЗах стали устанавливать датчик неровной дороги. Назначение, устройство и принцип действия ДНД вызывают интерес у многих автолюбителей. Информация об этом датчике в печатных СМИ и во «всемирной паутине» отрывочна, нередко противоречива, или просто взята «от фонаря».
В этой статье постараюсь в простой и доступной форме дать наиболее полную и точную информацию о датчике неровной дороги. Начну с того, что во всем мире ужесточаются требования к «экологичности» автомобилей. С введением требований Евро-3 и Евро-4 на современных автомобилях стали применять диагностику пропусков зажигания. Эта обязательная функция заложена в программу электронного блока управления двигателем. Имея возможность диагностировать пропуски зажигания (воспламенения), стало возможным отключать неработающие цилиндры путем блокировки топливоподачи через инжектора соответствующих цилндров. При этом предотвращаются выбросы в атмосферу несгоревшего топлива, сохраняется ресурс дорогостоящих датчиков кислорода и катализатора. Ведь не сгоревшая в цилиндрах топливовоздушная смесь поступает в катализатор и процесс догорания происходит уже в нем. Естественно, что при этом катализатор перегревается и, даже, спекается (разрушается). Кислородные датчики тоже отравляются и перестают правильно корректировать состав смеси, что ведет к перерасходу топлива, ухудшению мощностных характеристик двигателя, увеличению вредных выбросов в атмосферу. Диагностика пропусков зажигания построена на принципе измерения равномерности вращения коленвала по сигналам с датчика положения коленвала ( ДПКВ ). При проблемах сгорания топливовоздушной смеси в цилиндрах двигателя, равномерность вращения коленвала нарушается. Думаю, что большинство автолюбителей знают, как двигатель иногда неожиданно, или даже периодически, вздрагивает в результате отдельных пропусков воспламенения. Электронный блок управления, имея информацию об угле положения коленвала, без труда вычисляет проблемные цилиндры. После того, как вычислен не работающий цилиндр, отключается инжектор, подающий в него топливо, зажигается лампочка неисправности. Причинами таких неисправностей могут быть: отвратительного качества топливо (наиболее вероятная причина), неисправности в системе зажигания (свечи, катушки), слишком бедная или богатая смесь, недостаточная компрессия и др. На автомобилях комплектации по стандартам Евро-3 и Евро-4 дополнительно к системе детектирования пропусков зажигания добавляется датчик неровной дороги. Он является единственным датчиком в системе, который не оказывает прямого влияния на процесс управления двигателем. ДНД выполняет чисто защитную функцию: при движении по неровной дороге по его сигналам контроллер может на время прервать распознавание пропусков зажигания с отключением проблемных цилиндров. Рассмотрим этот момент более подробно. Согласно экологическим нормам Евро -3, Евро-4 и выше, бортовая диагностика автомобиля в комплектации Евро-3 должна распознавать пропуски воспламенения, которые могут привести к превышению вредных выбросов в атмосферу. Требования жесткие. Такое превышение возникает, если в среднем на сто рабочих циклов двигателя будет приходиться три – четыре цикла невоспламенения рабочей смеси. Из этого следует, что бортовая диагностика должна быть очень чувствительной, чтобы обнаруживать каждый пропуск воспламенения. В современных системах управления двигателам определение пропусков воспламенения основано на расчете неравномерности вращения коленвала по сигналу ДПКВ. При отсутствии сгорания в цилиндре время движения поршня от ВМТ к НМТ увеличивается (по сравнению с предыдущим полуоборотом коленвала). Если контроллер определяет значительное замедление поршня в одном из цилиндров, он классифицирует это как пропуск воспламенения. Так как коленвал через трансмиссию жестко связан с колесом, то все биения колеса (замедление — ускорение вращения) при движении по кочкам передаются на коленвал. Из-за этого на неровной дороге резко повышается вероятность ложного распознавания пропусков воспламенения. Итак, при движении по кочкам и ухабам, датчик неровной дороги выдает в ЭБУ соответствующий сигнал для предотвращения ложного детектирования пропусков зажигания. Все логично и не так уж сложно. Есть и гораздо более сложные системы. В борьбе за «экологию» автопроизводители постоянно придумывают самые невероятные и мудреные системы. Скоро автомобиль будет «экологичнее» педального велосипеда.

Все вышеизложенное – общая информация о датчике неровной дороги. Думаю, что она была интересна всем автомобилистам: от опытных профессионалов до милых, симпатичных блондинок, недавно получивших водительские права. Далее – информация для специалистов автосервиса и больших любителей ремонтировать свой автомобиль самостоятельно.

ДНД представляет собой акселерометр, принцип его работы основан на пьезоэффекте и аналогичен принципу работы датчика детонации. Датчик устанавливается в подкапотном пространстве на кузове автомобиля и регистрирует колебания кузова в вертикальной плоскости. Точнее, в датчике происходит преобразование ускорений, возникающих при движении по неровным дорогам в пропорциональный сигнал напряжения постоянного тока.По амплитуде сигнала ДНД контроллер определяет моменты, когда автомобиль движется по неровной дороге, и на это время запрещает распознавание пропусков воспламенения. Как уже было сказано выше, ДНД жестко закреплен на кузове или на специальном кронштейне в подкапотном пространстве, обычно, в районе правой передней стойки. Обнаружить его не трудно, он на виду. Через 3-выводной разъем он подключен к системе управления двигателем. Снять и установить датчик совсем не трудно. Труднее его продиагностировать. ДНД – изделие достаточно надежное. Я в своей практике еще ни разу не встречал конкретно неисправного ДНД, Мои уважаемые коллеги диагносты тоже ни разу не жаловались на проблемы с этим датчиком. Это же хорошо! Но если вдруг все-таки проблемы возникнут, то контроллер зажжет лампочку неисправности при наличии следующих кодов ошибок:P1606 - цепь датчика неровной дороги, выход сигнала из допустимого диапазона. Р1616 – цепь датчика неровной дороги, низкий уровень сигнала. Р1617 – цепь датчика неровной дороги, высокий уровень сигнала.

Естественно, что сначала надо будет проверить разъем и цепь (проводку) датчика, недежность соединения и целостность элементов. Далее провести проверку конкретно по каждому проводу (на примере Лады Калины с контроллером М7.9.7. По другим а/м – аналогично):

1-й контакт разъема, серо-белый провод идет на 32-й контакт 81-пинового коннектора ЭБУ. Это напряжение питания датчика. На контакт подается стабилизированное напряжение 5 В. Его не трудно проверить при помощи мультиметра.

2-контакт разъема, зеленый провод идет на 17-й контакт ЭБУ. Вход логического заземления. Должен «прозваниваться» с массой автомобиля. Примечание: по питанию и массе ДНД подключен параллельно ДПДЗ.

3-ий контакт резъема, серо-голубой сигнальный провод идет на 42-контакт ЭБУ. При помощи мультиметра проверить целостность цепи и отсутствие замыкания на массу. Если здесь дефект не обнаружен и ошибка после «стирания» ее сканером возникает вновь, то, возможно, что неисправен сам датчик. Сначала надо попробовать заменить датчик на такой же, заведомо исправный, например, с другой машины. Надо учитывать, что ошибка может «высветиться» не сразу; желательно совершить пробную поездку. Разобрать датчик можно, но только при помощи молотка. ДНД – изделие не ремонтируемое. Неисправный датчик пртдется заменить. Новый датчик стоит около 25 $. Но не в каждом магазине автозапчастей его можно приобрести, многие продавцы даже не слышали о таком датчике. Может быть это к лучшему. В течение гарантийного срока датчик обязаны заменить по гарантии. Изготовитель гарантирует год безотказной работы датчика. Производят ДНД в трех ОАО в Калуге и в ЗАО «ГЕАТЕХ» в подмосковном Зеленограде.

Технические характеристики датчика следующие:

• Номинальное напряжение питания датчика 5 В.

• Ток потребления не более 20 мА.

• Диапазон рабочих температур от минус 40 до плюс 105 градусов.

• Диапазон давлений окружающей среды от 84 до 106,7 кПа (630 - 800 мм рт. ст.).

• Выходное сопротивление датчика не более 300 Ом.

• Диапазон измеряемого ускорения от плюс 49,05 (ускорение, направленное вверх) до минус 49,05 м/с2 (ускорение, направленное вниз).

При помощи специального сканера (ДСТ-2М или МТ-10 СО) можно проверить АЦП сигнала датчика как параметр BSMW в виде ускорения g. Но это уже в самом крайнем случае.

Надеюсь, что ДНД не будет проблемой для владельцев автомобилей, оборудованных системой детектирования пропусков зажигания.

Ну так машинка для Европы и Америки планировалась, а сплавили все в Россию и Украину

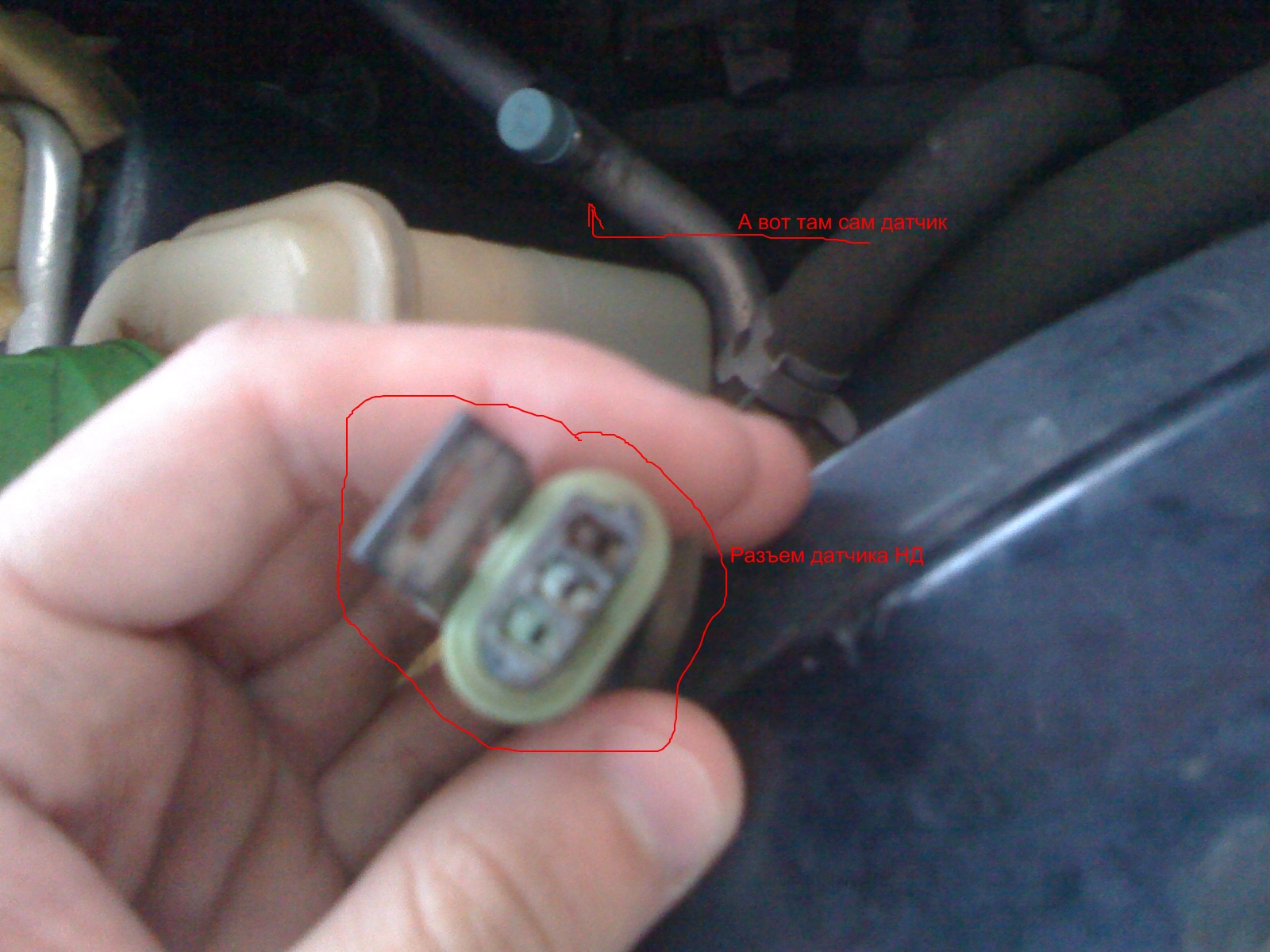

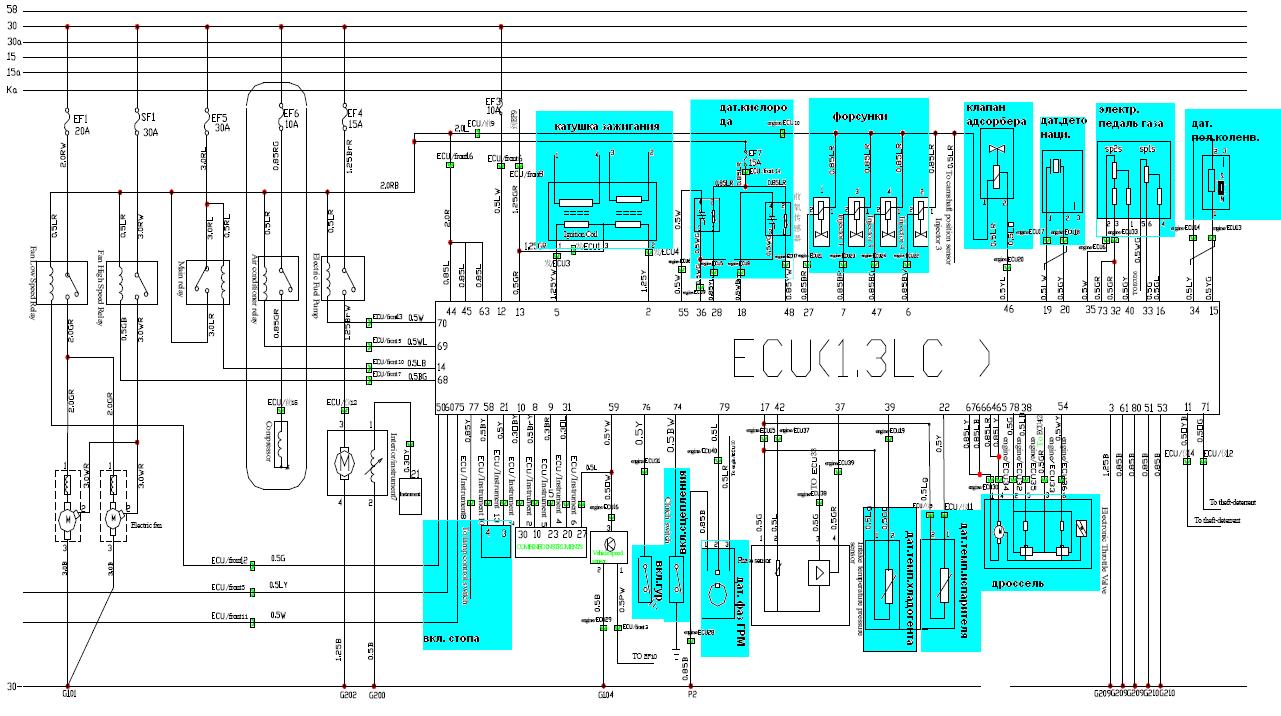

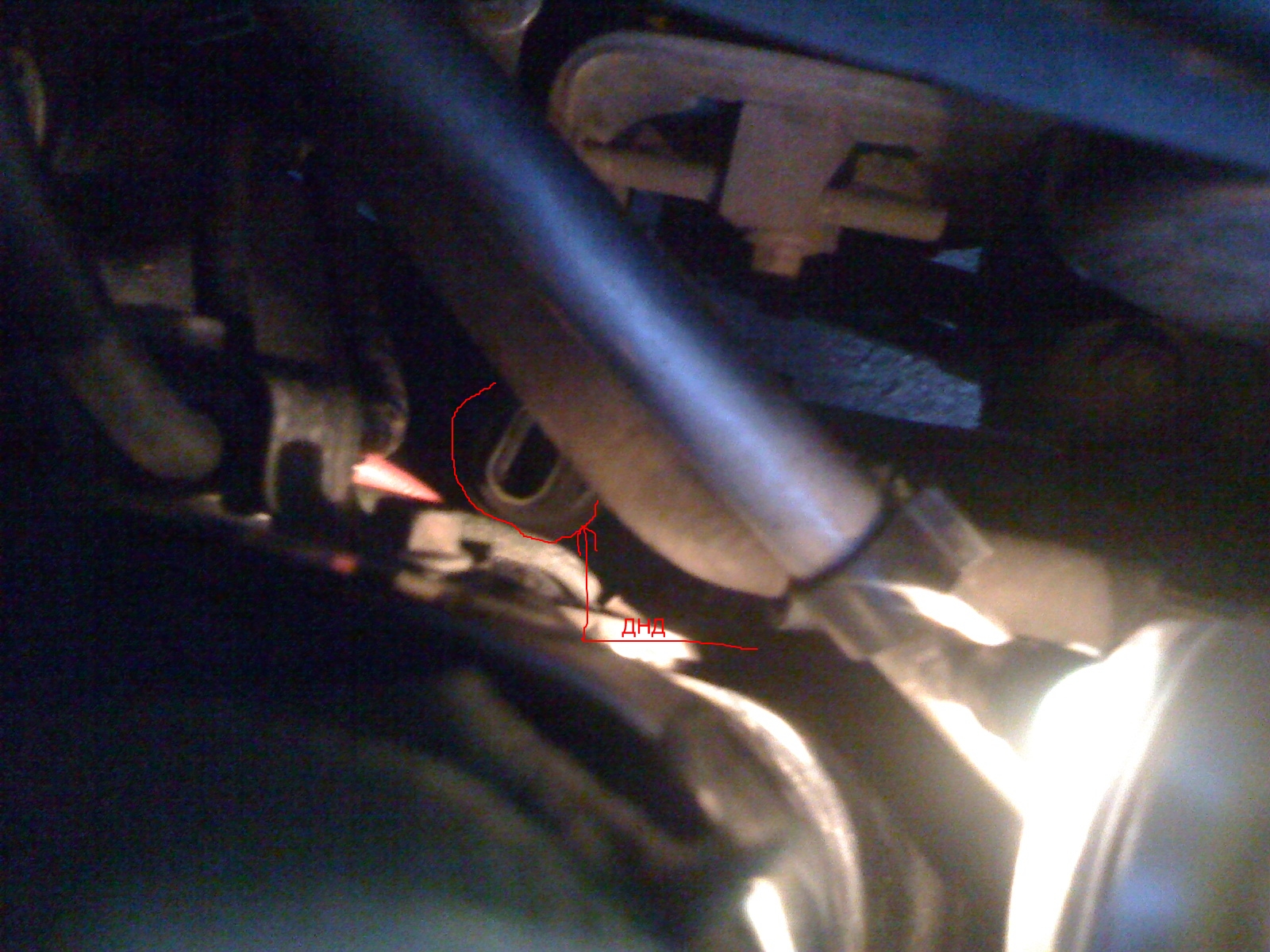

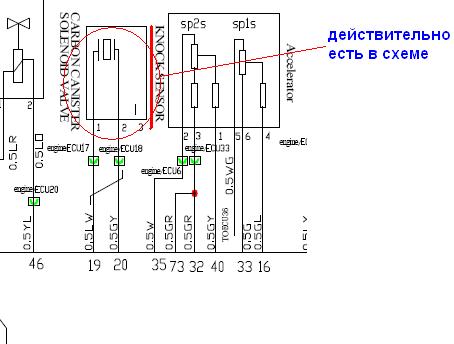

А что то на электросхемах мозгов нет такого датчика нервоной дороги.

Я думал, что knock sensor это датчик детонации.

P0318 Rough Road Sensor "A" Signal Circuit

Описание ошибки взял если память не подставляет http://www.multitronics.ru/kody_obd2/ в списках ошибок на английском.
Датчик выкрутил родным ключем 10-13 который шел в комплекте с машиной и отверткой. установил ключь, получился небольшой зазор между креплением генератора и части ключа, вставил отвертку и опа он повернулся, далее дела техники. Отвертка как рычаг получилась.

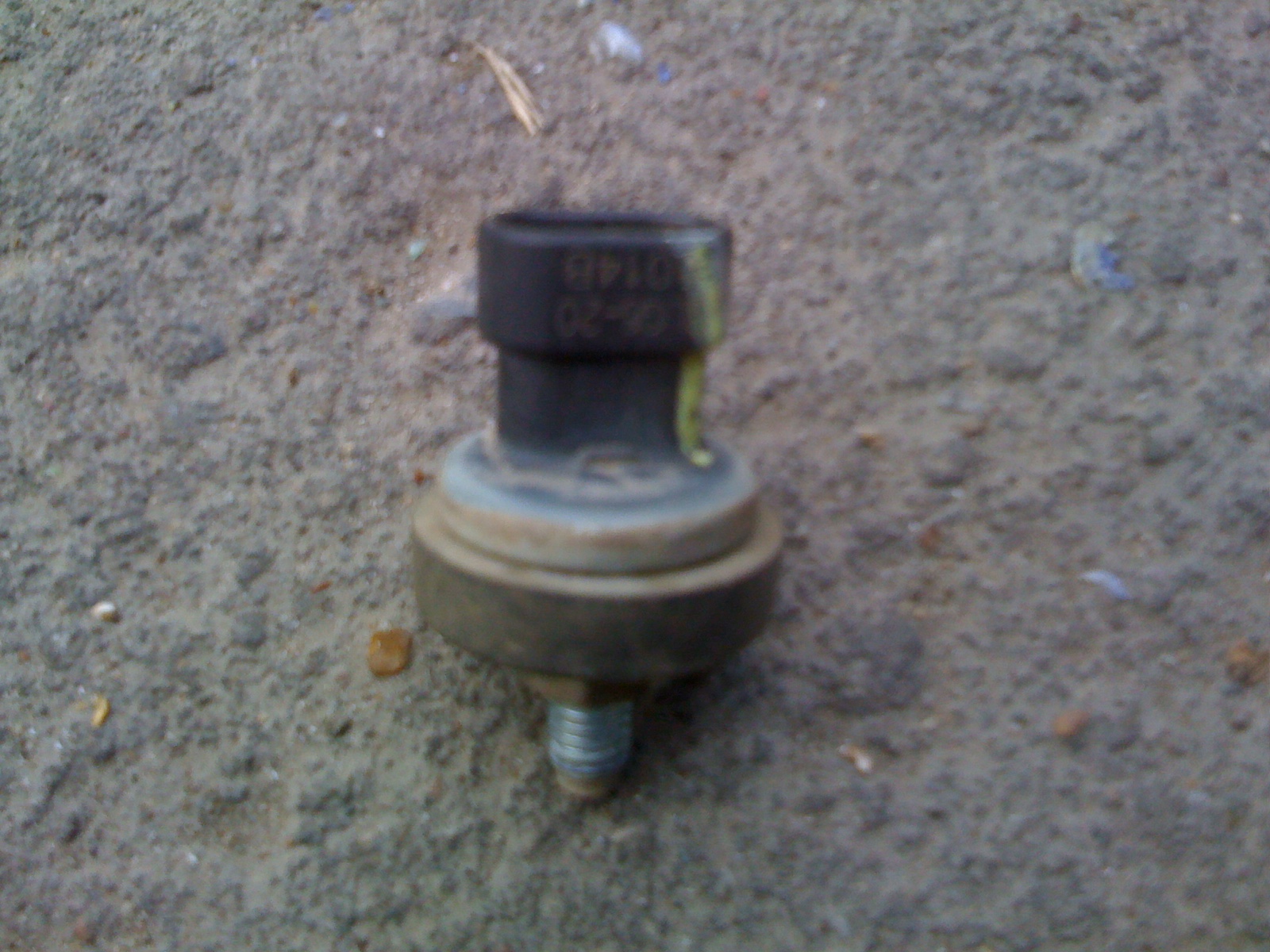

на датчике следующие надписи: 3LG6-20 и 8014B. Фото ниже:

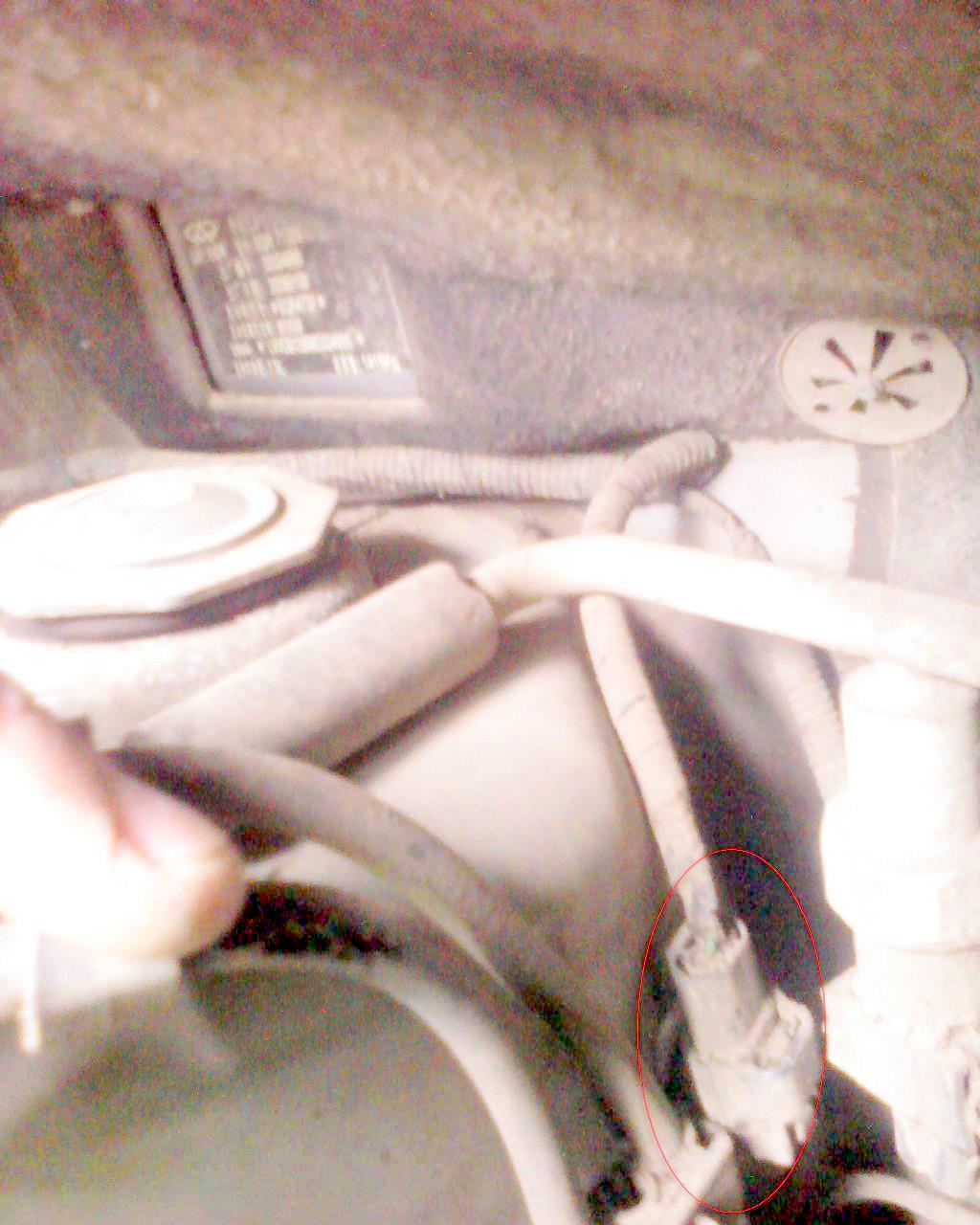

У мну, с боку правой стойки, что-то похожее есть...
