Как открыть бардачок около ног пассажира,для доступа к предохранителям в тиго?Доступ к блоку предохранителей в моторном отсеке практический совет?

Для доступа к блоку предохранителей под капотом я частично снимал пластиковую накладку, идущую вдоль лобового стекла. Позже оказалось, что можно было и не снимать, крышку блока предохранителей можно снять и так. Просто надо подлезть к фиксатору крышки на правом (если стоять лицом к капоту) боку блока. Про блок в ногах у пассажира ничего не подскажу, не лазил туда.

Дима
Да проблем никаких. Открываешь маленький бардачек у левой ноги, сжимаешь его верхнюю часть внутрь и слегка наперекосяк выводишь из зацепления сначала одну, затем другую сторону, приподнимаешь вверх и снимаешь. Поворачиваешь боком и отцепляешь крючек пружинки

около ног пассажира там ЕБУ стоит не лазь туду.
блок предохранителей над левым коленом замаленьким бардачком.

Предохранители в основном блоке (за маленьким бардачком в районе левого колена водителя) Слева направо сверху вниз

F1- Регулятор подсветки приборов
F2-Датчик кислорода (лямда зонд), клапан бензобака, спидометр.
F3- Питание форсунок двигателя.
F4- Кнопка кондиционера
F5-Прикуриватель
F6-Питание ламп панели приборов
F7-Магнитолла постоянное питание
F8-Диагностический разъём Клемма 16
F9-Питание панели приборов
F10-Задний стеклоочиститель
F11-Передний стеклоочиститель
F12-Реле ближнего и дальнего света (обмотка)
F13-Подушка безопастности
F14-Магнитолла (управление АСС)
F15-Зеркала заднего вида
F16-Подогрев сидений
F17-Питание блока управления двигателем (1й контакт)
F18-Модуль сигнализации и управления замками
F19-Стеклоподъёмники
F20- Питание модуля люка (мотор)
F21-Кнопка выключения (смотрите блок сигнализации, я незнаю где и для чего она)
F22-Внутреннее освещение, лампа подсветки в двери, индикатор открытия двери
F23-Кнопка управления люком
F24-Питание звукового сигнала (Гуделки)
F25-Заслонка рециркуляции воздуха в салоне (кнопка и мотор)
F26-Реле кондиционера (обмотка)
F27-Зеркала заднего вида
F28-АМ1 (через замок зажигания идёт на линии АСС и IG1)
F29-АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера)
F30-Резервный

Реле
К1-Реле вентилятора
К2-Запасное
К5-Реле звукового сигнала (гуделки)
К6-Реле поворотников
К7-Реле кондиционера

Предохранители во втором блоке (в моторном отсеке справа под пластиковой отделкой около лобового стекла)

http://www.chery-club.org/forums/download/file.php?id=61807&mode=view
http://www.chery-club.org/forums/download/file.php?id=61806&mode=view

Предохранители
1-Ближний свет (левая лампа)
2-Ближний свет (правая лампа)
3-Бензонасос (контакты реле)
4-Дальний свет (левая лампа)
5-Мотор вентилятора салона
6-Дальний свет (правая лампа)
7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты)
8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты)
9-запасной
10-
11-запасной
12-Стартер (контакты реле)
13-Блок сигнализации и управления замками дверей.
14-Лампа заднего хода
15-Модуль зажигания
16-Генератор (обмотка возбуждения)
17-Габаритные огни правая сторона
18-Передние противотуманки
19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка)
20-Габаритные огни левая сторона
21-Задние противотуманки
22-резерв
23-Стоп сигналы
24-Реле стартера (обмотка)
25-Компрессор кондиционера
26-АБС контроллер
27Блок управления двигателем (контакты 17,1Cool

Реле
К1 Реле мотора вентиляции салона
К2 Реле бензонасоса
К3 Реле №3 моторов охлаждения двигателя
К4 Реле стартера
К5 Реле Ближнего света
К6 Реле дальнего света
К7 Реле №2 моторов охлаждения двигателя
К8 Резерв
К9 Реле передних противотуманок
К10 Реле задних противотуманок
К11 Реле №1 моторов охлаждения двигателя
К12 Реле повышения скорости моторов охлаждения двигателя
К13 Резерв

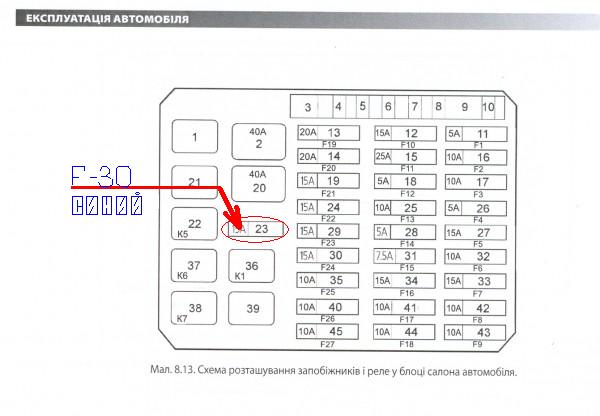

А где предохранитель розетки в багажнике???
А вот он!!!



Кстати, F-30 в списке числится как резервный, а он занят багажной розеткой...

Здраствуйте ув. Форумчани может кто то сталкивался с проблемой ??? Обогрев заднего стекла,не могу найти предохранитель в книжке таков не указан. Как то не охота все подряд выдергивать и смотреть целый или сгорел. Зарание СПАСИБО!!!

Спорю, гривен на 100, у тебя ещё и обогрев зеркал не работает.


F 15 Под левым коленом.
viewtopic.php?p=473352#p473352

Да нет. Зеркала греют а з-ее.стекло нет. И кто то на форуме писал,что эта резервная 15-ка предохраняет розетку в багажнике.

Ну дал же ссылку. ЧУТЬ внимательней почитай.
Предохранитель F 15 на богрев з/стекла и зеркал, F 30 написан РЕЗЕРВ а реально розетка.
Поэтому если зеркала греются, а стекло нет, то проблема в нитках обогрева в стекле или проводке.

пасиба!

... доброго времени суток
... столкнулся со следующей проблемой: на днях перестал включаться обогрев зеркал, и заднего стекла, проверил все предохранители-целые, но вот не задача, на самой кнопке включения индикатор тоже не светиться при ее включении, также не слышно щелчка реле в электрораспределительном блоке моторного отсека, по спецификации, которая есть в штатном мануале так и не нашел какое реле отвечает за включение обогрева зеркал, и стекол, хотя раньше при включении был отчетливо слышен щечек срабатывания... методом "научного тыка")) поменял аналогичные реле местами - эффекта ноль.. делаю вывод, что либо сама кнопка накрылась, либо есть где-нить еще какой-то промежуточный либо таймер, либо промежуточное реле... думаю начать с "прозвонки" самой кнопки, вопрос лишь в том как ее снять, попытался выковырять с накладкой так и не понял где там защелки и как ее снять... кто то по-этому поводу что-то может подсказать? )

Искал подобную тему, не нашел. Если уже создана - ткните ))

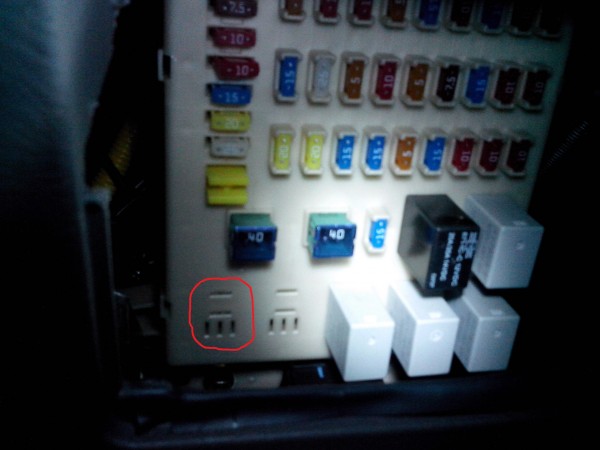

Собственно первый вопрос: для чего и за что отвечает реле на фото обведенное красным кружком? На фото блок предохранителей и реле в салоне, внизу слева от руля за маленьким бардачком в Тигго 2.4 АТ.

Доброго времени суток!
Таже проблема, слышен клац реле, а лампочка обогрева не загорается.
Подскажите, кто сталкивался?

... вопрос решился поездкой на СТО... как оказалось от высокой мощности обогрева повыгорали дорожки в блоке комфорта (находится в районе левого колена за маленьким бардачком), повторная пропайка проблему решила.

Спасибо.
По пробую снять и посмотреть

Оказалось банально.
Не было контакта куда вставляется предохранитель на 30А. В блоке комфорта подогнули отверткой и много радости.

... поздравляю с успешным разрешением вопроса, и с вновь появившейся возможностью полноценного использования блока комфорта )

Ребята, всем привет. Я не так давно стал счастливым обладателем Тигго 2.0, переднепривод, 2008г.в.
Подскажите, куда смотреть на лампочку обогрева зеркал? Он там вообще есть? Как узнать? Заранее благодарен.

Лампочки - окремої, немає... )))
Кнопка - є!
Включається (підігрів дзеркал) - разом з обігрівом заднього шкла (на тій кнопочці є лампочка).
Кнопка динамічна! Відключається через якийсь час, або після вимкнення запалення.

А безпосередньо - роботу підігріва, можна перевірити - приклавши руку до дзеркала...
Якщо ж не працює тільки дзеркало - шукати методом прозвону цього кола...
